H 产品中心

双作用双活塞杆气缸

该系列气缸是以QGB为基础的双活塞杆气缸,即活塞两端安装两根活塞杆,双向作用,推力和拉力相同,运动方向、速度、行程相同。有多种安装和连接方式,安装尺寸与QGB相同。可内置磁环,外带磁性开关。

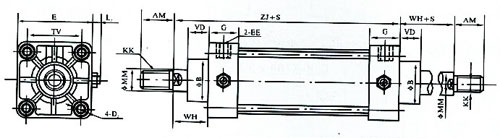

基本型外形尺寸图

技术参数
缸径 B MM AM KK VD EE WH G E TV D2 L2 ZJ
40 36 16 24 M12×1.25 22 M14×1.5 G1/4 30 26 62 42 M6 10 105
50 38 20 32 M16×1.5 23 M14×1.5 G1/4 37 28 70 50 M6 10 131
63 42 20 32 M16×1.5 23 M18×1.5 G3/8 37 30 83 60 M8 12 142
80 50 25 40 M20×1.5 25 M18×1.5 G3/8 45 32 100 72 M10 13 158
100 52 25 40 M20×1.5 25 M22×1.5 G1/2 49 39 120 90 M10 13 175
125 70 32 54 M27×2 30 M22×1.5 G1/2 63 44 148 112 M12 15 191
