H 产品中心

YZG系列市木业压机柱塞油缸

YZG型为木业机械压机专用柱塞油缸,适用于三夹板、创花板、中纤板、复合地板、竹胶板、木板成形等压机上使用,工作压力一般为26MPa,柱塞直径63-520mm,有效行程0-5000m。

规格/技术参数
型号 柱塞直径d mm 有效面积cm2 推力kgf
26Mpa
YZG-100×S 100 78.54 20420.35
YZG-125×S 125 122.75 31906.80
YZG-140×S 140 153.94 40023.89
YZG-160×S 160 201.06 52276.10
YZG-180×S 180 254.47 66151.94
YZG-200×S 200 314.16 81681.41
YZG-220×S 220 380.13 98834.50
YZG-230×S 230 415.48 108023.66
YZG-240×S 240 452.39 117621.23
YZG-250×S 250 490.87 127627.20


YZG型为木业机械压机专用柱塞油缸,适用于三夹板、创花板、中纤板、复合地板、竹胶板、木板成形等压机上使用,工作压力一般为26MPa,柱塞直径63-520mm,有效行程0-5000m。
型号 柱塞直径d mm 有效面积cm2 推力kgf
26Mpa
YZG-260×S 250 530.93 138041.58
YZG-280×S 280 615.75 160095.56
YZG-300×S 300 706.86 183783.17
YZG-320×S 320 804.25 209104.40
YZG-340×S 340 907.92 236059.27
YZG-360×S 360 1017.88 264647.77
YZG-400×S 400 1256.64 326725.64
YZG-420×S 420 1385.44 360215.01
YZG-460×S 460 1661.90 432094.65
YZG-520×S 520 21223.72 552166.32

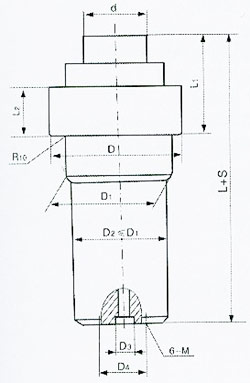

安装外形图:

注:1.上置式油口固定螺栓孔及柱塞端面联接,定货时另行商定。
2.小型柱塞油缸进油口位置可由用户自定。
3.D1为柱塞缸安装定位尺寸;缸体外径D2≤D1安装及外形尺寸:
d D D1 D2 D3×深 D4 L L1 L2 6-M
100     φ140 - M27×2       -
125     φ180 - M27×2       -
140 φ310 φ210 φ194 - M27×2 300 140 70 -
160 φ360 φ230 φ230 - M33×2 320 140 70 -
180 φ360 φ260 φ260 - M33×2 350 165 80 -
200 φ380 φ280 φ280 - M42×2 375 165 80 -
220 φ400 φ310 φ310 - M42×2 400 185 100 -
230 φ410 φ310 φ310 - M42×2 410 185 100 -
240 φ420 φ340 φ340 φ54×5 φ120 430 185 100 M16
250 φ460 φ350 φ355 φ54×5 φ120 430 220 110 M16
260 φ505 φ360 φ360 φ54×5 φ120 440 260 135 M16
280 φ520 φ395 φ395 φ54×5 φ120 460 280 135 M16
300 φ540 φ410 φ410 φ54×5 φ120 460 280 160 M16
320 φ570 φ440 φ440 φ54×5 φ120 475 285 200 M16
340 φ590 φ465 φ465 φ66.5×5 φ136 520 300 200 M24
360 φ610 φ500 φ480 φ66.5×5 φ136 630 330 200 M24
400 φ680 φ570 φ570 φ66.5×5 φ136 690 330 200 M24
420 φ735 φ612 φ612 φ70×5 φ140 700 380 250 M24
460 φ790 φ660 φ660 φ70×5 φ140 710 380 270 M24
520 φ900 φ730 φ730 φ80×5 φ160 800 495 270 M24
