H 产品中心

YZ液压站系列

液压站组成及工作原理
  液压站又称液压泵站,是独立的液压装置。它按主机要求供油。并控制液压油流的方向、压力和流量,适用于主机与液压装置可分离的各种液压机械上。用户购后只要将液压站与主机上的执行机构(油缸或油马达)用油管相连,液压机械即可实现各种规定的动作和工作循环。
  液压站是由泵装置、集成块或阀组合、油箱、电气盒组合而成。各部件功能为:
  泵装置--上装有电机和油泵、是液压站的动力源,将机械能转化为液压油的压力能。
  集成块--由液压阀及通道体组装而成。对液压油实行方向、压力和流量调节。
  阀组合--板式阀装在立板上,板后管连接,与集成块功能相同。
  油箱--板焊的半封闭容器,上还装有滤油网、空气滤清器等,用来储油、油的冷却及过滤。
  电气盒--分两种形式。一种设置外接引线的端子板;一种配置了全套控制电器。
  液压站的工作原理:电机带动油泵旋转,泵从油箱中吸油供油,将机械能转化为液压油的压力能,液压油通过集成块(或阀组合)实现了方向、压力、流量调节后经外接管路并至液压机械的油缸或油马达中,从而控制液动机方向的变换、力量的大小及速度的快慢,推动各种液压机械做功。

液压站的结构形式及主要技术参数
  结构形式:主要以泵装置的结构形式、安装位置及冷却方式来区分,
  按泵装置的结构形式安装位置可分三种:
  1、上置立式:泵装置立式安装在油箱盖板上,主要用于定量泵系统。
  2、上置卧式:泵装置卧式安装在油箱盖板上,主要用于变量泵系统,便于流量调节。
  3、旁置式:泵装置卧式安装在油箱旁单独的基础上,旁置式可装备备用泵,主要用于油箱容量大于250升,电机功率大于7.5千瓦的系统。
  按站的冷却方式可分为两种:
  1、自然冷却:靠油箱本身与空气热交换冷却,一般用于油箱容量小于250升的系统。
  2、强迫冷却:采用冷却器进行强制冷却,一般用于油箱容量大于250升的系统。
  主要技术参数:油箱的有效贮油量及电动机功率
  油箱容量共有18种规格,如下表油箱容量规格表(GB2876) L
25 40 63 100 160 250 400 630 800 1000 1250 1600 2000 2500 3200 4000 5000 6300
液压站根据用户要求及依据工况使用条件,可以做到:
1、按系统配置集成块。
2、可设置冷却器、加热器、蓄能器。
3、可设置电气控制装置。

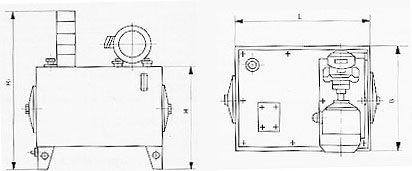

YZW上置卧式液压站外形尺寸图
外形尺寸
油箱容量(升) L B H
100 700 500 520
160 800 600 600
250 900 700 700
400 1000 800 850

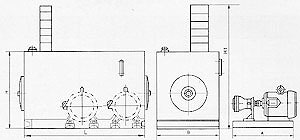

YZB旁置式液压站外形尺寸图
外形尺寸
油箱容量(升) L B H A
250 900 700 700 依电机、泵而定
400 1000 800 850
630 1200 900 930
800 1300 1000 970
1000 1400 1100 1080
1250 1400 1100 1180
1600 1600 1200 1180
2000 1800 1300 1300
2500 2000 1400 1300
3200 2200 1500 1400
4000 2500 1500 1500
5000 2500 1800 1500
6300 2800 1800 1600
