JB冶金高能备用气缸系列
(一)、基本参数:
缸径 |
活塞杆直径 |
活塞杆面积 |
活塞面积 |
气缸前端面积 |
活塞杆上的力(Kg) |
拉力 |
推力 |
80 |
30 |
7.1 |
50.3 |
43.2 |
170 |
200 |
100 |
30 |
7.1 |
78.5 |
71.4 |
285 |
315 |
125 |
40 |
12.6 |
122.6 |
100 |
440 |
490 |
160 |
40 |
12.6 |
201 |
188.4 |
750 |
805 |
180 |
50 |
19.6 |
254.5 |
234.9 |
940 |
1020 |
200 |
50 |
19.6 |
314.2 |
294.6 |
1180 |
1280 |
250 |
70 |
38.5 |
490.9 |
452.4 |
1810 |
1960 |
320 |
90 |
63.6 |
804.2 |
740.6 |
2960 |
3215 |
400 |
90 |
63.6 |
1256.6 |
1193 |
4770 |
5030 |

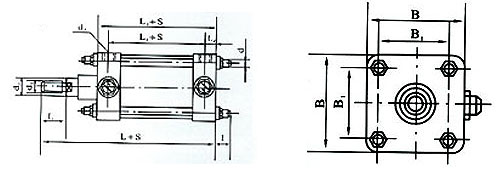

(二)、外形和安装尺寸 基本型(JB1444-74)
缸径 |
d0 |
B |
B1 |
d |
d1 |
d2 |
L |
L1 |
L2 |
L3 |
I |
I1 |
80 |
30 |
115 |
85 |
M12 |
M20×1.5 |
M14×1.5 |
240 |
105 |
15 |
135 |
37.5 |
35 |
100 |
30 |
130 |
100 |
M12 |
M20×1.5 |
M14×1.5 |
240 |
105 |
15 |
135 |
37.5 |
35 |
125 |
40 |
160 |
120 |
M16 |
M24×2 |
M18×1.5 |
310 |
140 |
20 |
180 |
50 |
40 |
160 |
40 |
190 |
150 |
M16 |
M24×2 |
M18×1.5 |
310 |
140 |
20 |
180 |
50 |
40 |
180 |
50 |
220 |
170 |
M20 |
M30×2 |
M18×1.5 |
350 |
150 |
20 |
190 |
45 |
50 |
200 |
50 |
240 |
190 |
M20 |
M30×2 |
M18×1.5 |
350 |
150 |
20 |
190 |
45 |
50 |
250 |
70 |
290 |
230 |
M24 |
M42×3 |
M27×2 |
450 |
180 |
30 |
240 |
55 |
60 |
320 |
90 |
350 |
280 |
M30 |
M56×4 |
M33×2 |
520 |
200 |
30 |
260 |
60 |
70 |
400 |
90 |
430 |
350 |
M30 |
M56×4 |
M33×2 |
520 |
200 |
30 |
260 |
60 |
70 |
